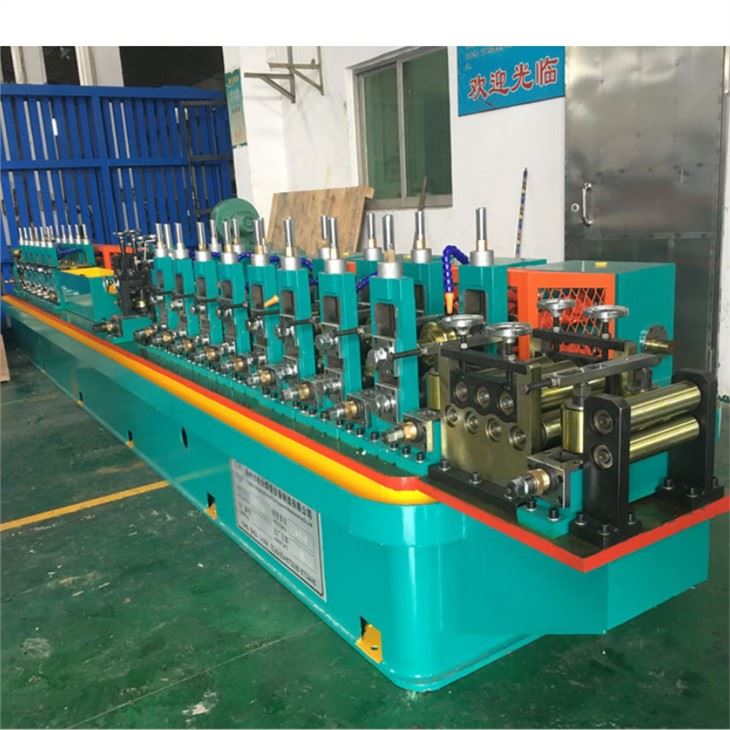

تم تصميم المطحنة لتصنيع الأنابيب المستديرة من 76 مم إلى 168 مم بسمك 2.0 مم إلى 5.0 مم من شريط الملف المدرفل على البارد والملفوف على الساخن عن طريق فراغ أنبوبي غير مغلق مع اللحام اللاحق في الأنبوب ، وتسخين الحواف عن طريق الوسائل من آلة اللحام عالية التردد للحالة الصلبة ، لحام اللحام الطولي في لفات من آلة لحام الأنبوب ، والتبريد ، والتحجيم الإضافي أو التشكيل والقطع المباشر للأنبوب اللامتناهي بأطوال مقاسة.

ط- مطحنة الأنبوب لصنع الأنابيب

لفائف ← ← فك لفافة ← ← قاطع ولحام رأس الشريط ← ← مجمع لولبي ← ← قسم التشكيل (وحدة التسطيح + وحدة القيادة الرئيسية + وحدة التشكيل + وحدة التوجيه + وحدة اللحام بالحث عالي التردد + أسطوانة الضغط) + إطار إزالة الأزيز → → وحدة التبريد → -07 وحدة التحجيم والاستقامة → -07 المنشار الطائر تحت تحكم الكمبيوتر → -جدول الخروج → -0 الاستقامة

ثالثا. الشروط الأساسية:

أ) مواصفات الأنابيب الفولاذية

قطر الأنبوب الدائري: Φ76 –168mm

أنبوب مربع: 60 × 60 مم –125 × 125 مم

أنبوب مستطيل: 80X40-100X50mm

سماكة الأنبوب: 2.0 - 5.0 مم

طول الأنبوب: 6.0 م - 12.0 م

رابعا. تركيب المعدات والمعلمات الرئيسية للوحدة الفردية:

آلة فك اللفة الهيدروليكية أحادية الشجرة مع مقشرة

تمدد المغزل عن طريق الهيدروليكي ، يجب أن يكون دوران موضع المغزل يدويًا ، هوائيًا.

أداة تسطيح بخمس أسطوانات

هناك أزواج من أسطوانة القضم والإرسال. يتم ترتيب لفات التسطيح لاثنين من الأعلى وثلاثة في الأسفل. يتم الضغط على القذف والإرسال بواسطة أسطوانة هيدروليكية ، ومحرك الأسطوانة المسطحة مسنن بواسطة عجلة دودة ومسمار دودي منخفض السرعة ، ويمكن أن تتحقق البراغي الدودية في الأمام وواحد في الخلف في الطور عن طريق توصيل الكم ، مما يضمن لفة التسوية العلوية و تحت لفة التسوية تكون متوازية ، وبالتالي والتي تصل في نية التسطيح.

القص&أمبير ؛ آلة لحام بعقب

3.1 آلة معلمات القص الهيدروليكية: القطع بواسطة النظام الهيدروليكي

3. مجمع حلزوني أفقي

يتكون المجمع من العناصر التالية: قوس منخفض ، قوس منخفض ، مسدس ، 7 بكرات وحدة تسطيح ، 2 بكرات تغذية ، ونظام تغذية الملف

سرعة التغذية: Max.200m / min

تشكيل&أمبير ؛ قسم التحجيم

5.1 علبة تروس مطحنة التشكيل ، وصلة عامة

وحدة تسطيح دخول المطحنة عن طريق لفة أفقية أعلى وأسفل أفقي ، أداة تسطيح واحدة موجبة بخمس أسطوانات ، زوج واحد من أسطوانة التغذية العمودية.

تتكون مطحنة التشكيل من: حامل مدفوع ، حامل لفة جانبي: 8 مجموعات (عمودي) وإطار أسطوانة أفقي مع ترس دودي&أمبير ؛ الفتحة. ضبط صعودا وهبوطا في نفس الوقت والمستوى.

قسم اللحام

6.1 قسم اللحام يتكون من: وحدة توجيه التماس: مجموعة واحدة ، حامل ضغط: 4 بكرات (Φ 90 مم) ، إطار إزالة الأزيز: مجموعة واحدة (رأسان ووحدة أفقية للكي بالدرز: 2 بكرات

6.2 قسم التبريد لحوض التبريد: مجموعة واحدة من 4.0 متر

6.3 آلة لحام الحالة الصلبة عالية التردد (GGP400KW)

وضع خرج دائرة الخزان: لا يوجد خرج محول لحام ، ورنين ثانوي مع مبرد الماء والماء للحام

رأى الاحتكاك الطائر باستخدام الحاسب الآلي

سفر عربة المنشار: رف وترس مع رباط تروس

محرك للسفر: DC 37KW

محرك للنشر: AC 90KW

طول التسامح: 0-6mm

طاولة نفاد

8.1 يتكون نظام التشغيل من: ناقل أسطواني بطول 18 متر (شاملاً صندوق التعبئة) هوائيًا

نظام التحكم الكهربائي

أفقي حلزوني سائق AC.
